在前面幾篇新聞中，已經向大家介紹了幾種非開挖修復產品及技術，今天小編想跟大家分享一個新的非開挖結構性壓力管道修復方案，請大家

用心閱讀哦~

    非開挖修復是當埋地管道出現問題需要修復時，不將管線挖出而是通過工作坑或者工作井直接對管道內部進行作業的修復方法。非開挖修復的

方案多種多樣，包括：穿插法管道修復技術、原位固化法管道修復技術、碎裂管法管道更新技術、噴涂法管道修復技術、螺旋纏繞法管道修復技術、

管片法修復技術、薄壁不銹鋼管道內襯法修復技術、管道局部修復技術和檢查井修復技術等，適用于不同的場合。

    針對自來（飲用）水、燃氣、石油、熱水等壓力管道內襯修復方案，愛索通過研究多家非開挖方案的優缺點，聯合中國地質大學非開挖協會以

及中美非開挖聯合研究協會，結合自身的產品，開發了Pipe-in Liner? 非結構性壓力管道修復方案，為客戶提供壓力管道整體內襯修復/預修方案。

    本方案通過將內襯軟管折U后拉入管道，再復圓緊貼管壁實現“管中管”結構，軟管承內壓， 硬管承外壓，起到修復原管道破孔、泄漏等影響

管道介質輸送能力的問題。

    接下來小編帶您參觀一下“Pipe-in Liner? 非結構性壓力管道修復方案”施工流程：

    1. 開挖工作坑，在開挖時根據實際管道口徑，埋管深度，土質情況等。建議開挖工作坑不小于2x2米（長寬）。斷開管線長度不小于1.5 米。

    2. 對原管線檢測，清理。使用管道CCTV機器人進行管道的探測，隨后使用高壓水沖洗或是鋼刷的方式進行管道預處理。

    3. 在現場將內襯管折U型，并綁上纖維膠帶方便穿入原管道。

    4. 使用牽引設備將內襯管拖入待修復管道。

    5. 使用夾具封上兩頭，往內襯管內充氣，使其膨脹成圓形并緊貼管壁（使用0.6Mpa的空氣壓縮機，充氣時間根據口徑和長度來定）。

    6.安裝專用接頭，使用愛索提供的液壓設備進行接頭的安裝。

    7. 保壓測試，根據用戶的實際需求進行不同時間和壓力等級的保壓測試。測試通過后管線即可投入使用。

    比起其他的非開挖管道修復技術，Pipe-in Liner? 非結構性壓力管道修復方案所擁有的“7大優勢”：

    1. 獨立承壓，可適用于任何管線，包括但不限于： 球磨鑄鐵管，水泥管，混凝土管。適用于大部分非結構性管道破損。

    2. 外保護層耐磨性高，對原管壁清理要求相對較低，在安裝過程中管材不易受損。

    3. 管材柔韌性好，易收卷，一個收卷盤（愛索提供）可以收卷超過400米的軟管，節省運輸費用。

    4. 單次可安裝超過1000米，軟管可以直接穿過≤ 45°彎頭，減少工作坑的開挖點。

    5. 壁厚較薄，管徑損失小，最小化內徑損失，提升介質輸送能力。

    6. 安裝簡便，無需昂貴特殊設備即可完成施工，人員易培訓、操作。

    7. 安裝速度快，從檢測到安裝完接頭開始測試，最短只需要8小時。

Pipe-in Liner? 非開挖內襯軟管部分技術參數表

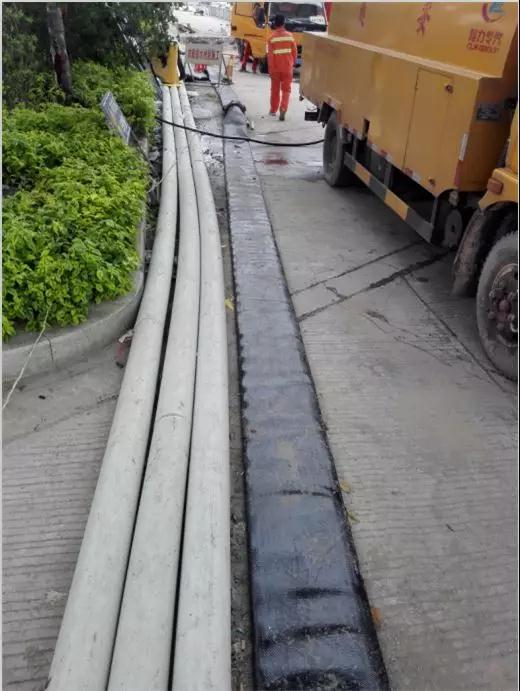

    施工現場圖片展示：

gaspipe installation

maincover

    參觀完Pipe-in Liner? 非結構性壓力管道修復方案現場施工，最后，小編給大家介紹一下“ByPasser? PU / RUBBER--非開挖修復工程用旁

通臨排軟管”：

    非開挖、市政施工行業在施工是經常需要的旁通臨排軟管。愛索為客戶提供的軟管相比消防水帶和普通PVC水帶更加耐磨，耐壓性能更好，不

易漏水破損，平均使用壽命10年以上。用戶可選擇聚氨酯內外層軟管，特點是耐磨耐曬、耐車碾壓，適合使用環境惡劣，需要高強度軟管的客戶。

也可以選擇改性丁腈橡膠內外層的軟管，相比聚氨酯軟管更加經濟，適合大批量部署。

    江蘇愛索新材料科技有限公司是一家以扁平水帶為主導產品的新材料企業，公司主要產品有聚氨酯、橡膠、PVC等一次成型共擠水帶，全球范圍內各種標準的消防水帶及配套接頭。公司產品 90%以上出口，主要銷往美國、加拿大、中東、南非、俄羅斯、歐洲等國家和地區，產品質量和服務得到國內外客戶的一致好評。2014年公司軟管銷售額超億元。

Wovenflex

自來水管道修復內襯管

    了解“愛索”系列產品，請您關注江蘇愛索新材料科技有限公司官方網站。
