施工時間
2024年5月
工程概況

      鄭州市新鄭路(南關北街-紫荊山路)路段DN400供水管道位于保護區范圍內，使用年限長且早期使用的是黃河水，水質硬度大，管內結瘤物多。本次施工長度約124米，現場勘察該給水管線沿途有6處彎角處理，最大角度達50°，施工難度極大。

     經多方論證，最終決定采用具備飲用水級別的FIPP原位熱塑成型內襯修復技術進行修復。







項目難點及方案

待修復管道位于保護區范圍內，經現場勘查，我們面臨以下難點：


（1）使用年限長且早期使用的是黃河水，水質硬度大，導致管內結瘤物多；

（2）本次施工長度約124米，管道6處拐彎，最大彎度達到50度，管徑小清管設備容易卡住，且受力比直管段更大；

（3）鋼管道彎頭處單邊受力，形成清洗盲區，需要多次反復清洗彎頭部位；



于是我們首先將管道清洗列為本次修復挑戰的第一步！


（1）自行研發工具彈簧片清洗器刮去管道內大塊結瘤物；

（2）自行研發鋼絲球工具反復打磨管道內壁，消除管道銹跡及尖銳部分；

（3）高壓脈沖水射流沖洗管道內壁殘余結瘤；


做到管道底部存積物完全清除、管壁清洗后的不平整度，以及不得超過原管道涂層的厚度才可進行下一步施工！






施工難點及現場施工情況

（1）熱塑材料軟化后拉入管內，拉到彎頭處時材料已經逐漸冷卻硬化，材料容易卡在彎頭處；

（2）彎頭數量多對熱塑材料下管期間經過彎頭處容易出現扭曲，形成麻花狀的現象，影響修復效果；

（3）熱塑材料下管期間經過彎頭處時摩擦力增大，材料處在軟化狀態下，容易損壞材料或?qū)е虏牧?strong style="margin-right: 0px; margin-left: 0px; padding: 0px; outline: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important;">厚度不均勻；

（4）修復過程中，管道加壓期間，彎頭處材料受壓不均勻，容易形成褶皺，影響修復效果；

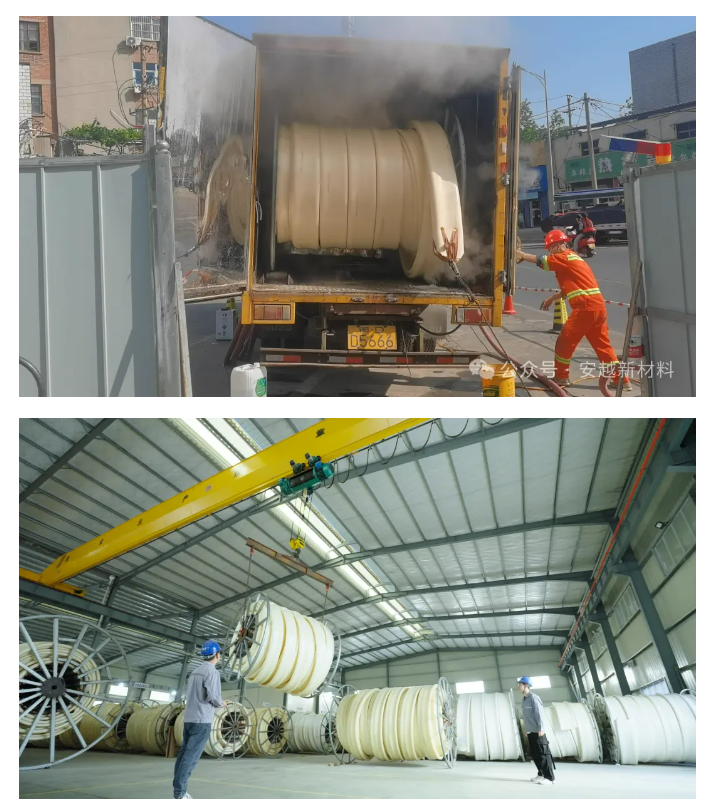

施工現場實拍



圖片
圖片
[ 圖片滑動 ]



熱塑成型內襯管技術優勢
1.高度預制化管道內襯管，安裝施工不改變材料力學性能，保證施工質量；

2.應用范圍廣泛，待修復管道材質不限，可修復異形，變徑，接口錯位的管道，可以修復帶彎角的管道，彎角處可以消除皺褶；

3.熱塑材料韌性高，適用于交通荷載大，地鐵沿線甚至地震高發地區管道修復；

4.各向同性實壁管材，材料長期性能穩定；管壁光滑，耐摩擦，抗化學腐蝕性能卓越；

5.熱塑成型內襯管材料取得飲用水衛生許可證書；





案例總結


      本次施工共124米，多處彎管及褶皺處檢測無誤。已通過驗收正式投入使用！業主方對此次施工給予高度評價：




經濟：材料運輸存儲成本低，開挖及占地面積小，施工便捷，修復效率高。

質量：材料韌性高，適用于此次受動荷載影響大的管道。

環保：此次施工綠色施工，無有毒化學物質排放，安全環保；

適用范圍：對原有管道既有的各類缺陷適應性好，彎角處不留皺褶，彎管過流能力優越。
