探地雷達地下空間勘查數據進行地下空間三維可視化，實現地下空間巖土層異常區域三維可視化，使地下空間中的疏松區域、不密實區域、脫空區域更為直觀，為地下病害檢測、塌陷災害預防與治理提供更為精細的物探勘查數據。

1、城市防洪排澇輸水頂管線路市政道路段巖土層疏松、土洞、不密實區域探地雷達勘查

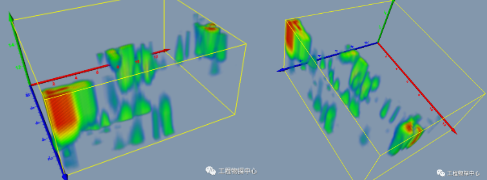

地下空間疏松區域、不密實區域地質雷達數據三維可視化

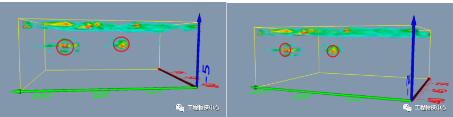

2、地下廢棄排水管道地質雷達數據三維可視化

3、探地雷達數據網格化

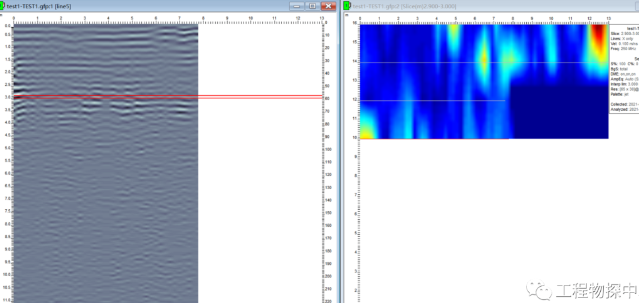

探地雷達數據深度切片

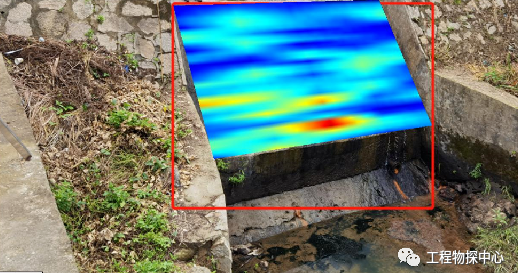

4、河道溢流壩體探地雷達探測數據三維可視化

不同深度切片顯示壩體內部空洞、不密實區域、滲水通道分布區域

二維測線網格化處理，形成三維數據體，進行三維成像、深度切片顯示壩體內部空間中不密實區域形態、與分布范圍

深度切片：深度間隔0.1m 深度切片

0.1m深度切片

0.6m深度切片

0.9m深度切片

1.2m深度切片

壩體內部空洞、不密實區域三維立體成像：

打鉆驗證：地質鉆探發現壩體內部空洞發育、疏松、鉆進過程中掉鉆、漏水，壩體空洞疏松區域基本無混凝土充填，驗證了探地雷達檢測壩體內部空洞疏松區域發育較多，壩體存在滲水、漏水問題，壩體完整性較差。
