探測地點：

廣東省某燃氣公司


現場探測環境：

某舊小區花園中庭中壓管道，長度300米，有分支，附近埋有光纜，消防管，探測環境復雜



探測儀器：

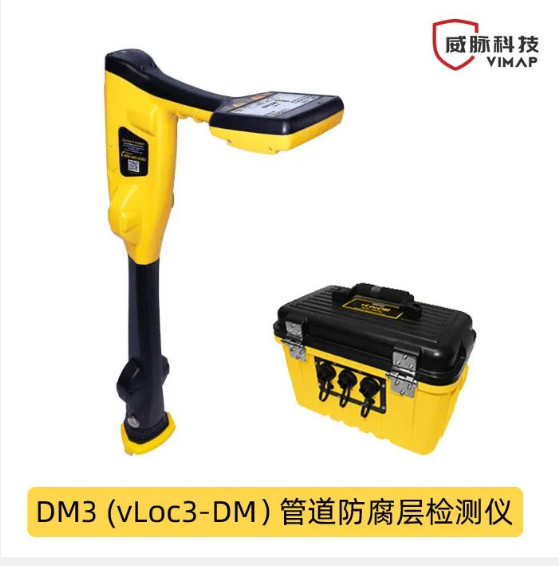

DM3管道防腐層檢測儀



探測過程：


一

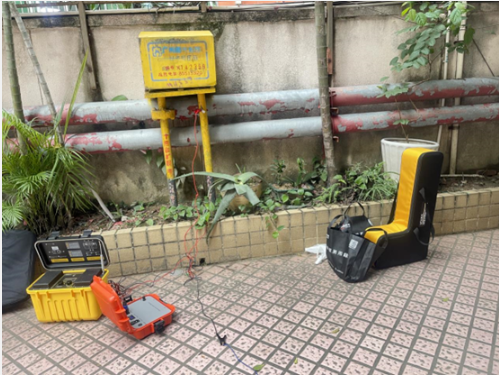

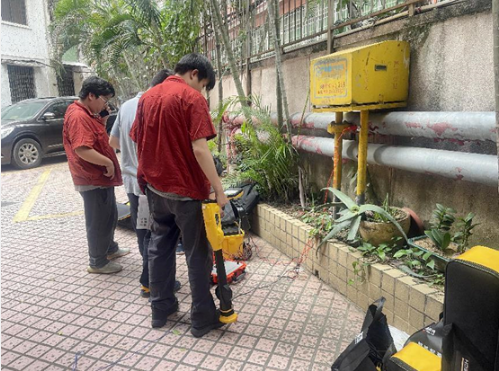

向管道施加信號并調試設備



1、接地點選擇垂直管道方向和盡量遠離管道10米以上


2、輸出電流調至600ma（對于城市復雜環境的埋地燃氣管道探測，電流輸出應選擇在300ma至1A的范圍，過大的電流對于復雜的環境容易造成探測干擾）


3、頻率選擇3+6+640hz（城市管道選擇3+6+640hz長輸管道選擇3+6+128hz）




二

開始探測



1、將接收機調至對應頻率

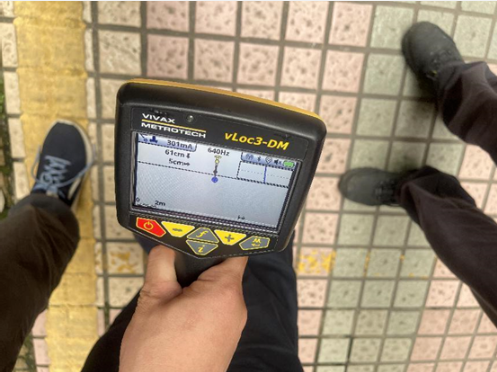

2、選擇3D導航模式快速尋找管道位置（管道埋深平均在60CM）

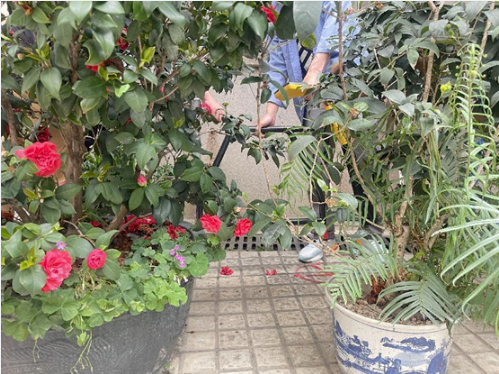

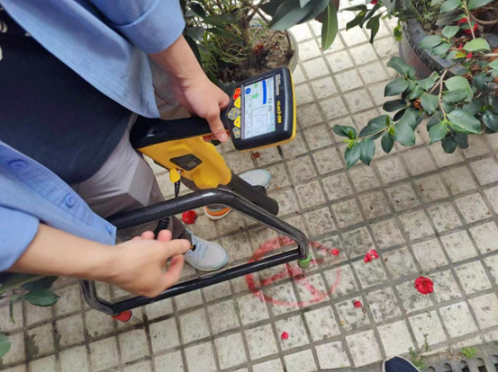

3、連接A子架檢測防腐層（每個5米將A子架插到地下，對于瓷磚路面需要對A子架兩個接觸角加水）





三

檢測結果



管道平均深度60CM，管道外防腐層檢測一處破損。破損點DB值73（較為嚴重破損）



四

DM3威脈智檢軟件


威脈智檢軟件是自主研發的一款集成了對RTK 數據的記錄、管理、生成報告等綜合信息管理功能的軟件，可與DM3管道防腐層檢測設備配套使用 。該軟件能針對工程師的管道探測任務進行任務管理、報告生成等，具有人性化的工程向導功能，使用方便。一鍵生成任務報告，包含長度、深度、測量數據、位置、對數電流 曲線圖、絕緣電阻分級圖等內容，有效提高埋地管道檢驗人員的工作效率。
