一、市政排水檢查井現狀及治理措施

檢查井井壁一方面要克服周圍土體、外部交通負荷以及地下靜水壓力，另一方面受污水、H₂S等廢氣的侵蝕，因此極易造成各類缺陷（檢查井內壁裂縫、抹灰脫落等），導致地下水內滲、污水外滲、甚至井室周圍路面塌陷等病害。年代久遠的磚砌或石砌檢查井內壁的膠結抹面砂漿因腐蝕或風化等原因脫落，磚塊和石塊大部分已完全裸露，在未垮塌之前對其進行修復無疑是最佳選擇。

二、修復材料選擇

1、粘結力強

對磚、石、砼、塑料等介質材料有很強的粘結力，自粘結強度大，可多次噴涂。自粘結強度1天后達6.2MPa，28天后達17 MPa。而傳統砂漿粘結強度為0.2 MPa。

抗壓抗折強度高于傳統砂漿。

抗壓強度1天后達17MPa，28天后達55 MPa。而傳統砂漿28天后為34 MPa。

抗折強度1天后達7.6MPa，28天后達12.4 MPa。而傳統砂漿28天后為3.4 MPa。

3、彈性模量大

彈性模量1天后達20700 MPa，28天后達40000 MPa。而傳統砂漿28天后為20700 MPa。

4、材料固結后有足夠的抗滲性（氯離子擴散性非常低， 0.014 % wt Cl）。

三、檢查井防腐處理

1、腐蝕機理

傳統水泥（硅酸鹽）引起腐蝕的原因很多，例如：軟水侵蝕、一般酸性腐蝕、碳酸腐蝕、硫酸鹽腐蝕，還有糖類、脂肪、強堿也會引起水泥腐蝕。

在污水液面以下，水泥受到污水中的酸和堿、以及有機物在厭氧條件下分解產生的有機酸等酸性物質的腐蝕。

微生物引起腐蝕的機制

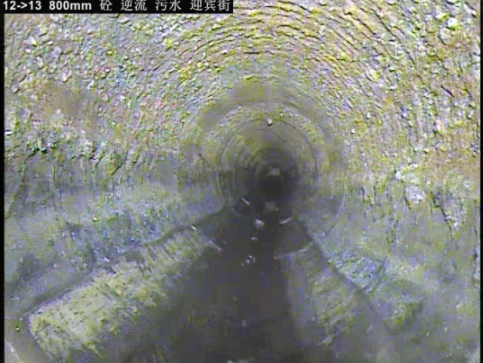

污水砼管上半部分嚴重腐蝕

2、防腐措施

Milliken石漿材料耐酸腐蝕。它是鋁硅酸鹽材料與一定量硅酸鈉或硅酸鉀配置后形成的一種“水泥”，耐酸腐蝕。

Milliken石漿材料耐細菌腐蝕。它具有防止微生物腐蝕（MIC）的機制。Milliken石漿材料中Ca(OH)₂（氫氧化鈣） 含量比水泥低很多，Ca(OH)₂是許多水泥在厭氧環境中腐蝕的主要原因。另外，石漿還含有一個AMS系統能在石漿的表面額外形成一層像玻璃似的耐化學保護涂層。

四、離心噴涂工藝

排水檢查井內空間狹小，人在里面很難施展手腳；此外，由于腐蝕等因素，檢查井的磚石墻壁十分不平整。人工噴涂修復技術采用壓力噴射的方式，材料會產生大量的回彈，導致與修復基面粘結性差，且對于不平整基面及空洞填充效果很差。

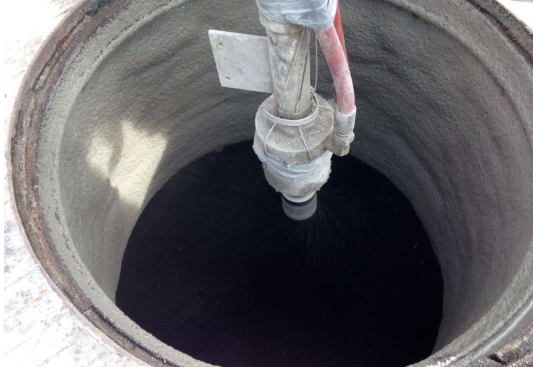

檢查井離心噴涂

在噴涂器設計時充分考慮了材料噴涂到井壁上的壓力，避免了材料回彈現象，但又能使材料在離心力的作用下與井壁緊密的粘結在一起；同時離心噴涂使材料致密結合，空隙更小，從而達到防滲漏效果。離心噴涂使得內襯表面光滑，不再需要人工抹光。

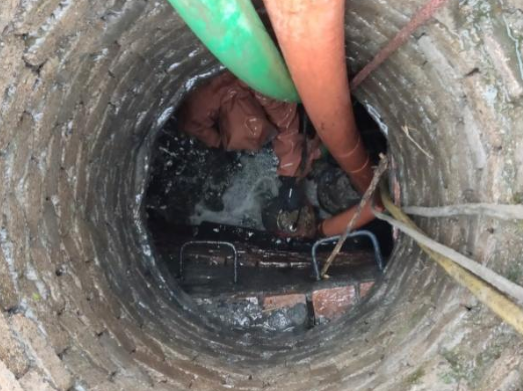

噴涂前（內壁抹灰完全脫落）

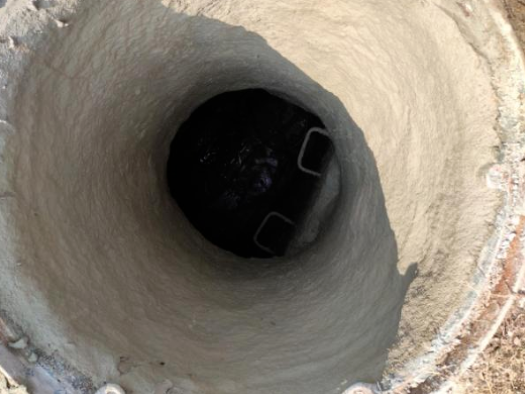

噴涂后

五、milliken石漿離心噴涂修復檢查井的優勢

1、結構性修復：內襯層完全承載各種荷載，使用壽命可達50年。

2、離心噴涂可修復任何尺寸、深度的圓形豎井；對方形或不規則形狀的檢查井可輔助人工噴涂或涂抹進行。

3、離心噴涂內襯層與井室內壁結合緊密，形成一個整體，材料間致密，防滲、防腐效果好。可有效隔絕硫化氫氣體、細菌的腐蝕。

4、離心噴涂效率高，是人工噴涂修復的5-8倍。

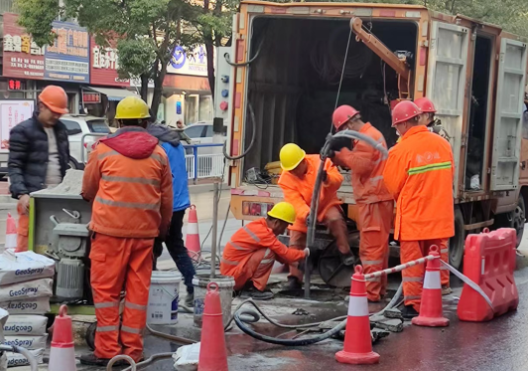

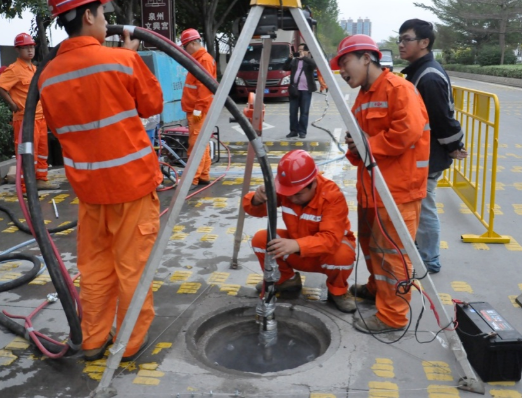

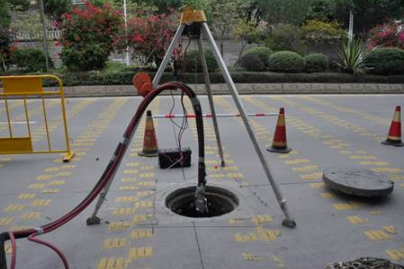

石漿噴涂修復施工

六、編后語

隨著社會經濟的發展，當城市化達到一定階段之后，城市在規模化發展方面逐漸趨緩，而內在品質的提升成為主流，對于地下空間特別是排水管線的治理是其中的一項重要內容。

污水排查，雨污分流，排水管線及其附屬設施的修復，成為重點工程，同時也是黑臭水體治理的重要組成部分，采用優質高效的修復材料和技術至關重要。
