普萊普斯管道技術重啟水下柴油管道
2011年,一條連接裕廊煉油廠和佩塞克 (Pesek) 在岸儲油罐的1300米水下柴油運輸管道被停用,原因是,該管道經檢測后發現管壁受腐蝕后逐漸變薄,現存壁厚太薄無法維持正常運行。
由于港口交通擁擠,業務繁忙,空間緊湊,因此施工作業面過大肯定會增加施工許可證的獲批難度。另一方面,從港口新建一條管道通往煉油廠的造價會非常昂貴。除此之外,輸油管不僅要考慮對輸送介質的防腐性能,還需要考慮被暴露在環境中導致的外部腐蝕。
管道管理部門一直希望能夠找到適合的技術,盡可能的降低成本、占地空間緊湊、施工方式便捷、保證管道修復后長時間使用、并且適用于拐彎、過海等要求。 直到2018年,采用普萊姆斯技術才將這條擱置長達近7年的油管道重新投入使用。

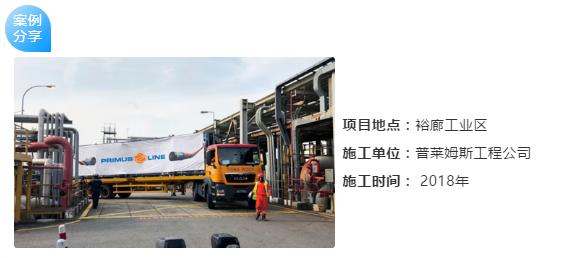

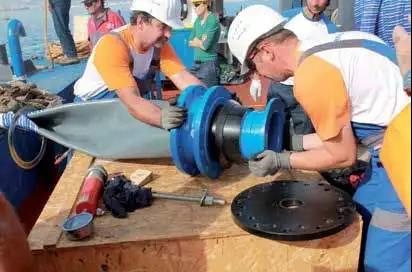

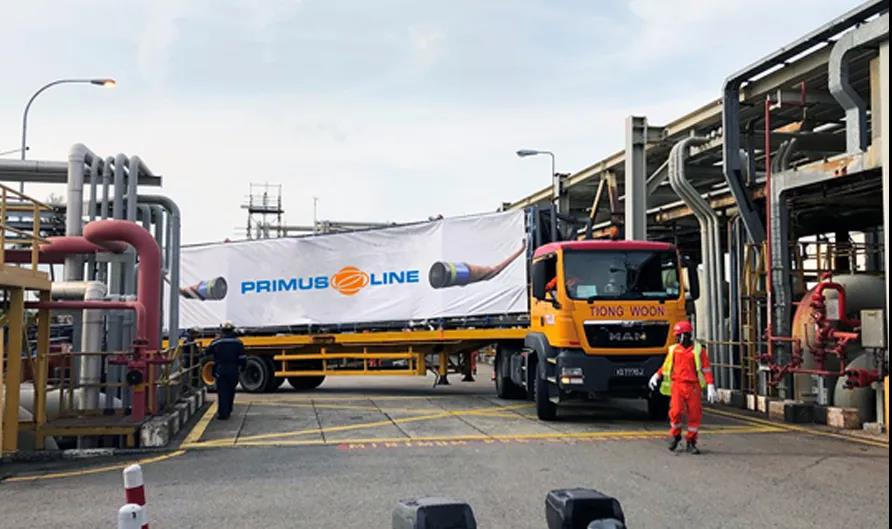

No.1技術方案 工程團隊考察發現:雖然輸油管道壁厚變薄,但并未破損泄漏,且密封良好,因此決定采納軟管穿插法用于修復這段輸油管。 這項技術是一種創新的非開挖修復壓力管道解決方案。與傳統的開挖施工或其他技術相比,該工法的特點是緊湊的施工面和快捷的施工工序,突出體現了在空間和時間都受限的情況下的優勢性。因此在交通繁忙的新加坡港口都得以施工。并且,相對于重建一條1300米的DN400油管道,選擇普萊姆斯柔性管無疑更具有經濟上的優勢。 柔性管有三層復合結構組成,包括耐磨的PE外層,凱夫拉纖維結構層和TPU內層,這種結構可以適用不同的工作壓力。而且,內層TPU聚氨酯材料適用的介質溫度高達80度。PrimusLine?柔性管具有很好的柔韌性和很高的材料強度,能夠順利穿過長距離(約2.5公里)的管道,并能穿越最大至45度的彎頭。柔性管的安裝不與原主管粘連,柔性管與主管內壁之間會形成一個環形間隙。在直線管段,兩側的環形間隙分別為1mm;在彎頭部分,兩側的環形間隙分別為8mm。柔性管道的兩端與末端專用接頭固定,這樣,在任何工況下,柔性管扔保持著靈活性,并提高了內襯管的抗震性。 輸送介質 柴油 主管管徑 DN400(16‘’) 主管材質 鑄鋼 運行壓力 10 Bar 修復長度 1300米 彎頭情況 35度彎頭一個,45度彎頭一個 選型結果 PrimusLine? DN400 輸油專用 施工安排 一個施工段整體修復 安裝用時 14天(從預處理到恢復) No.2施工工藝概述 本項目的施工范圍是采用DN400普萊姆斯輸油專用的柔性內襯管分別修復一條長達1300米,連接兩個不同位置的獨立施工現場(裕廊煉油廠和佩塞克在岸油罐儲存區)。由于整個區域的交通異常繁忙,施工方需要在盡可能短的時間內完成管道修復工作。 油管在2011年的停用之后,一直都保持著相對較好的內部情況,首先采用橡膠刮片進行內壁預處理,經過多輪來回拖拉將內壁的銹蝕去除干凈,并達到穿管的要求。柔性內襯管盤在鋼制卷筒上運輸至項目現場,并被安置在起始工作坑。柔性內襯管是預先折疊的狀態穿入主管,這樣可以大大降低卷揚機拖管所需的最大拉力。卷揚機的鋼纜和柔性管之間通過旋轉連接頭固定,這樣防止拖管過程中的旋轉纏繞。旋轉接頭可以保證柔性管道可以連續通過一個35度和一個45度的彎頭。穿管之后,對折疊柔性管通入壓縮空氣,使其復原成圓形,當柔性管內壓縮空氣壓力達到1bar即可。保壓10分鐘后,在主管兩端分別安裝末端專用接頭,然后,對修復后的管道進行打壓測試,按照工作壓力10bar 的1.1倍進行測試打壓。 最后將修復后管道接入在現有管道系統,修復工作成功完成。 在本技術中,柔性管于原主管之間無粘連,兩者之間會形成一個環形空間。在任何工況下,柔性管仍能保持靈活性,提高了內襯管的抗震性。不僅如此,環形空間還能作為作業員對管道運行監控的用途。 修復后的內襯管可以延長管道至少50年的服務時間。 優勢:安裝時間受限,現場靈活調度 No.3技術優勢 對比傳統的PE拖管技術,普萊姆斯柔性管中間結構層由凱夫拉纖維無縫編織增強而成,三層一共6mm壁厚,因此柔性管可以適用更高的工作壓力、相對更高的過流能力。在本項目中,柔性內襯管的內層材質為聚氨酯(TPU),這種材料具有非常良好抗腐蝕性能,能夠適用于不同的介質。柔性管的運輸是折疊后盤在卷筒上,現場可靈活布置,柔性管不需要額外的熱熔工具現場接駁,這都是大大簡化了管道安裝過程。柔性管可自由穿越45度彎頭,這個完全適用于輸油管的多處連續轉彎,實現整段管道一次拖拉,這也大大節省了時間和造價成本。普萊姆斯管道系統設計和應用符合國際標準ISO11295,可適用于自來水、天然氣、石油等介質,在老舊管道預防性修復方面可以發揮更多的作用。 三層結構形成一體 No.4積極深入推廣 Primusline柔性管非開挖修復技術已在歐洲、美洲、亞太地區等國家廣泛使用,近兩年多在香港水務署和渠務署積累二十多項管道修復業績,國內客戶也開始逐步接納試點,用戶反饋效果良好,應用技術已相當成熟。未來會分享更多應用場景中體現出來的柔性管道在非開挖修復中的優勢。
