產品介紹

利用虛擬仿真技術,對市政管網設計實驗過程進行模擬與分析,可以從微觀上鍛煉學生工程模擬、工程設計等技能,通過虛擬現實開發,可以增強真實體驗感。可以從系統工程的角度,實現對市政管網基礎設施,浮船式取水口泵站,凈水廠及設備,管網等的布置的深刻理解。

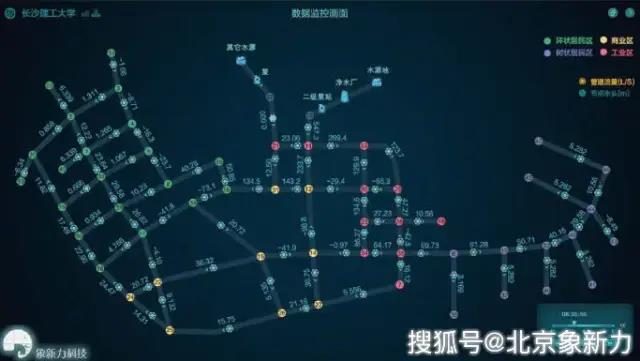

數據監控畫面

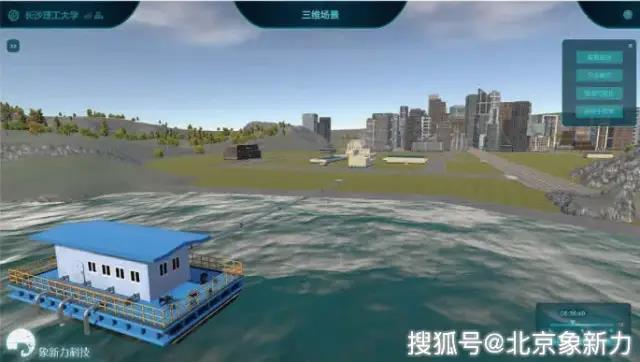

浮船取水●虛擬區域環境和基礎設施

本城市供水軟件以水庫為水源,通過浮船式取水泵站經輸水管道到凈水廠處理后,水質達到飲用水標準,然后經二級泵站輸送到城市各個需水構筑物,向單位和居民的生活、生產、消防和其他各項建設提供用水。
本城市初步設計為小型工業城市,人口5萬,其中工人1萬,居民4萬。給水管網系統中工業廠房、城市小區區域設置為環狀供水模式,郊區農戶區域為樹狀供水模式。
水源輸配虛擬仿真
在虛擬三維的管網系統場景中進行實時數據動態模擬,形象直觀地觀察管網中輸水配水的狀態,掌握管網中的壓力、流量、流速、水頭損失等各種狀態,模擬用戶用水時供水的時變化系數和日變化系數。

城市消防管網系統
軟件中計算管網中各個節點的消防能力是否能夠滿足要求。如果壓力不低于要求值的情況下,節點能夠滿足最小消防水量用水,那么通過評估測試。如果不滿足要求,則主要有兩種方法調整:一是增大管網起點水頭,即泵的揚程。二是在揚程不變的情況下,適當放大某些管道的管徑。

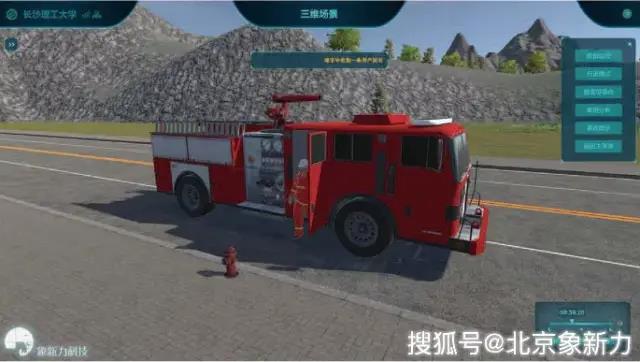

消防用水模擬

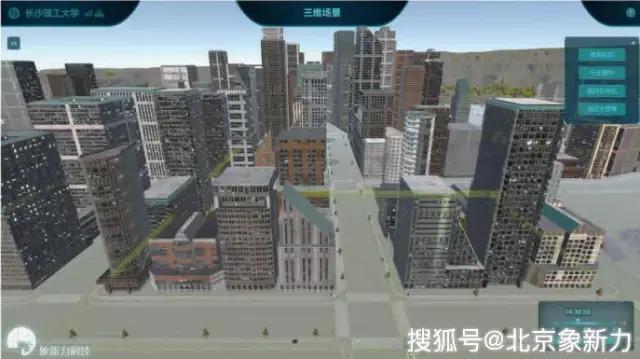

城市管道可視化總覽●優化運行

此模式下模擬滿足用戶用水量、水壓的條件下,綜合考慮水泵的運行特性、運行時間、閥門調度、蓄水設施調度,結合用水時變化系數的不同,得出高效低耗的供水方式,減少供水的運行費用。用戶將在此模式下,通過調整一天內多個時間點的狀態下的泵的運行狀態,改變泵的頻率以及串并聯的方式,試圖調整出能滿足需求的最低能耗,得出在此情況下“最優解"。
優化運行●事故分析

將事故預警(電機起火、閥門泄露、供水不足、水質惡化等)系統,高壓區、低壓區、低流速、長水齡整合到漫游場景。隨著日用水量的波動而不定期岀現。學生需要通過調節來避免上述供水狀態。一旦岀現上述現象,軟件將通過區域閃爍進行報警。并且用不同顏色的管線區分不同的預警。高壓區紅色閃爍,低壓區黃色閃爍,低流速藍色閃爍,長水齡綠色閃爍,在數據監控畫面,正常運行的管線是灰色。另外,在界面中岀現分析按鈕,點擊分析按鈕后彈岀預警分析窗口。之后根據一系列的知識解讀和操作,解決事故。
