今天想跟大伙聊聊潛水作業

……

說到潛水

大家聯想到的畫面是不是這樣的


或是這樣的

你們可知道有這樣一群“潛水員”

他們潛水的地方不是寬廣的大海

也不是漂亮的湖泊巖洞

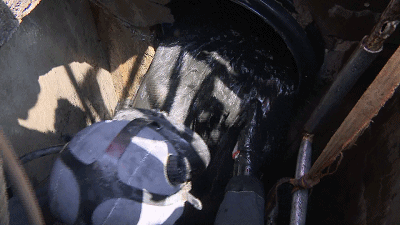

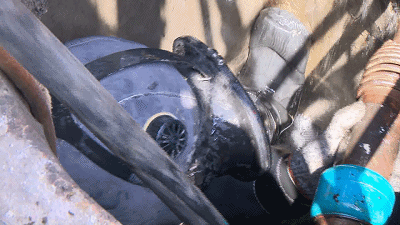

而是惡臭漆黑的城市下水道

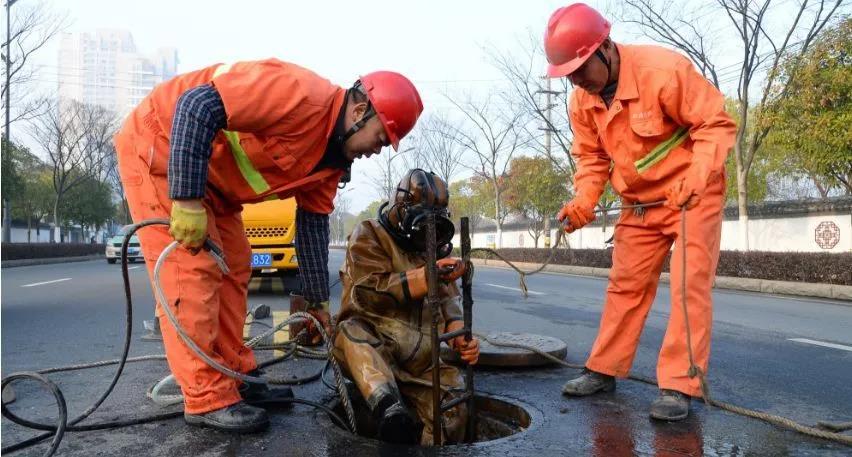

管道中的“城市蛙人”


這就是我們?cè)缙诘?/span>

市政排水管道檢測作業

管道內滿管水或超過管道的2/3時

便無法判斷管道內實際情況

給市政工作人員帶來一定的困難

甚至采用開挖形式

造成了不必要的人力和金錢損失


現如今隨科技的進步

管道檢測也采用了新技術手段

通過SD3831B聲吶掃描系統

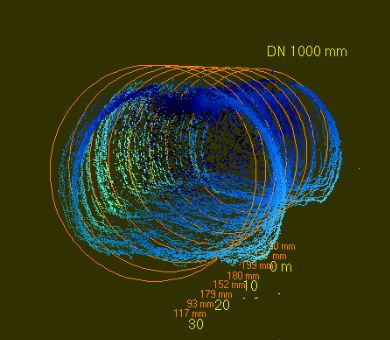

便可快速實現3D成像

能直觀準確的完成管道檢測

SD3831B聲吶是對流動性稀泥與沉積物測量的一套排水管道三維檢測成像設備，主要由漂浮筏、攝像頭、聲吶頭、控制電路箱、拖曳傳感器等部件構成。該設備配備環掃聲吶傳感接收器，可利用回聲信號獲取管道任意點位置處相對于聲吶的三維坐標，從而知悉管道任意橫截面位置處管道的輪廓。隨著聲吶在管道中行進，系統將自動整合數據，并計算出管道的三維模型。設備具有管道三維成像、管道直徑識別、稀泥頂部深度識別、硬質沉積物厚度識別、自動間隔抓拍圖片等功能。從而判斷管道變形、孔洞、支管、稀泥及硬質沉積物厚度。設備廣泛用于市政管道、滿水管道（或2/3水位）、檢查井等領域。

特點：

  • 聲吶1秒內掃描一周，聲吶頭頻率2.25MHz；

  • 可自動間隔（0.5m、1.0m、1.5m、2.0m）抓拍圖片；

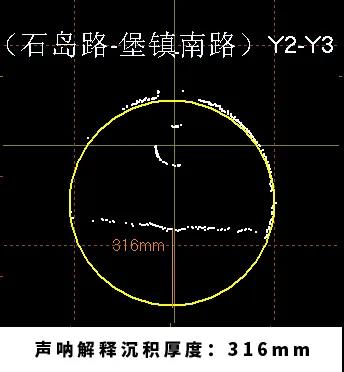

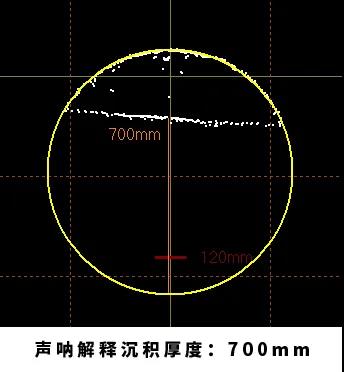

  • 稀泥頂部深度識別、硬質沉積物厚度識別，矢量化分析；

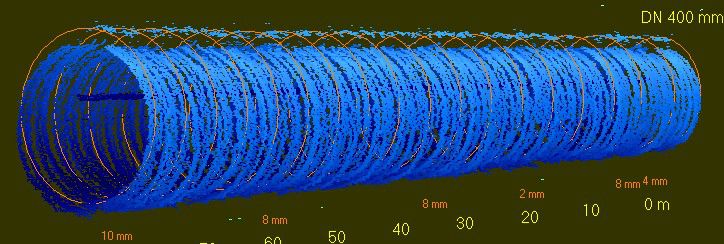

  • 建立二維、三維管道模型，可量化分析；

  • 可測量管徑大小，缺陷的距離。


來源：施羅德工業集團
