上海三點測繪科技有限公司始終致力于三維管網數字化整體解決方案的研發、應用和推廣，基于天寶公司的硬件產品，整合同濟大學的專業優勢，自主開發了管網三維信息快速采集方案、管網三維形變自動化監測、管網三維建模及VR、AR應用方案等三維管網整體解決方案. 并廣泛應用于上海某水務進博會閥門保障項目、東方明珠斜筒體電梯三維掃描建模、上海電力部件巡檢、供水泵站應急響應演練等領域，獲得行業內的認可和好評，已初步形成了市場化效應。


產品篇


一．管網三維信息快速采集方案

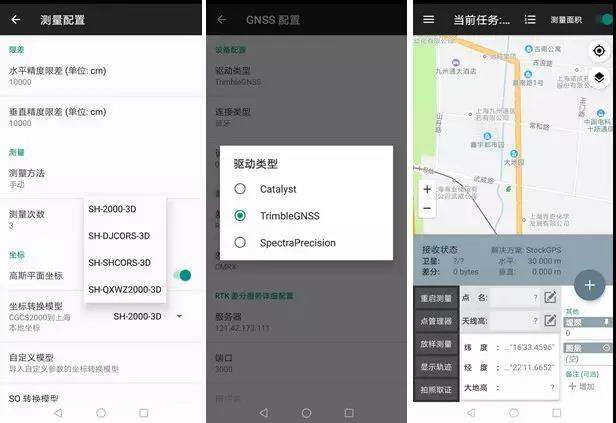

  Trimble Catalyst天寶小蝶及Trimble R系接收機搭配手機端應用APP“易測”
此搭配打破常規，不僅涵蓋了幾乎所有的常規測繪功能，如放樣、埋深、圖層等，同時還有許多特色功能，如測量面積、拍照取證、專題數據等。操作簡單、作業迅速，大大提高了外業作業效率。測量結果有CSV/DXF等多種文件格式可供選擇，還可以通過微信等手機端直接回傳給內業人員，方便快捷且不易丟失數據。



測量成果界面


Trimble SX10掃描機器人與TX8激光掃描儀在測量速度、測程和測量精度等方面表現優異，而今年10月份重磅推出的X7高速三維激光掃描儀，外業自動配準、注釋和測量以及其測繪級自動整平技術，更是讓我們對三維數據的高速采集又有了新的標準及定義。


二. 管網三維形變自動化監測

1. 天寶S系全站儀與TM connector監測盒子組成的自動化監測系統
該監測系統是上海三點測繪為實現高精度自動化形變監測而推出的產品。系統啟動后，可在任何可以上網的地方實現監測點的遠程多測回全圓觀測監測，同時自動進行三維高精度平差計算，實時、簡潔、高效、準確地獲取監測點的三維形變量。該監測系統具有極強的適用性，可廣泛應用于地鐵、隧橋、邊坡等高精度監測場景。


天寶S9全站儀搭配TM Connector監測盒子


2. 天寶DINI配合Adjust level水準網平差軟件
Trimble DINI 是一款數字高程測量傳感器，其設計特別適用于要求快速精確高程信息的任何一種高程，如平面和斜坡的精確整平、建立斜坡和地面輪廓的高程信息、沉降監測以及建立控制網高程。而Adjust level水準網平差軟件則可將外業原始測量數據進行水準平差，平差結果更接近真實值。


                                                                 天寶DINI高精度數字水準儀



Adjust level水準網平差軟件


三. 管網三維建模及VR/AR應用
隨著三維信息的不斷發展，許多管網企業開始實施三維建模，以實現企業的三維數字化管理。如某自來水泵站要求使用TX8掃描儀對整個泵站，包括內部裝置、泵房等場景設施進行三維激光掃描，再結合天寶強大的內業軟件TRW以及Sketch Up等軟件進行數據處理及后續三維建模。精準的三維數據模型，可讓自來水泵站對自身進行良好的三維數字化管理。如通過VR應用進行應急響應/演練與新進員工的實訓，也可通過AR應用尋找部件以及管網巡檢。


TBC中點云數據處理

Sketch  UP三維建模
